Plataforma de perforación de túnel totalmente hidráulica

Especificación de la plataforma de perforación XZKD

Ámbito de aplicación

El taladro de núcleo de túnel totalmente hidráulico es adecuado para la perforación de exploración en túneles de minas, y también se puede usar para la perforación de núcleo de tierra, ferrocarril, túnel, conservación de agua, encuesta de ingeniería de construcción y otras industrias. Sus perfectas especificaciones técnicas y rendimiento fiable le traerán una alta eficiencia y beneficios.

Características principales

1. accionado por una bomba de aceite eléctrica, el motor funciona, y el cilindro de aceite entrega sin ningún tirar de la torre;
2. Los sistemas rotativos, de alimentación, de tracción y de sujeción del taladro utilizan la transmisión hidráulica, asegurando un funcionamiento sin problemas;
3. Velocidad de perforación rápida, capaz de perforar en cualquier inclinación y posición, con una fuerte adaptabilidad.
4. Se adoptan rieles de guía en forma de V, lo que garantiza un buen posicionamiento del husillo.
5. Fácil de operar, desmontar y transportar.
※ El taladro de túnel totalmente hidráulico se compone principalmente de un vehículo eléctrico, una carrocería principal, una consola de operación, un dispositivo rotativo, un soporte de varilla de taladro, una bomba de barro y otros componentes.
* Las principales especificaciones del producto de la compañía incluyen: taladros de túnel totalmente hidráulicos XZKD95-1, XZKD95-2 y XZKD95-3.

Componentes principales del taladro del núcleo del túnel totalmente hidráulico

Coche eléctrico

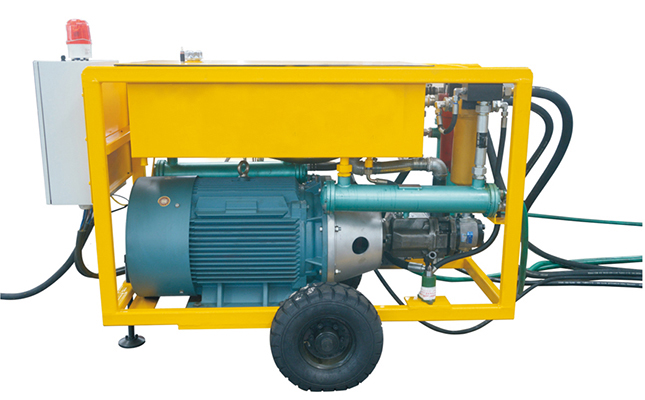

La unidad de potencia está montada en un carrito pequeño con ruedas, facilitando una fácil reubicación. Durante la instalación, también se puede colocar a cierta distancia de la máquina principal.
El vehículo eléctrico está equipado con un motor de alta potencia, una bomba doble (la bomba principal suministra el dispositivo rotativo y la bomba auxiliar suministra el cilindro de alimentación), un filtro de aceite, un enfriador de aceite, una bomba de llenado de aceite manual, una caja de control eléctrico, etc. Cuerpo principal

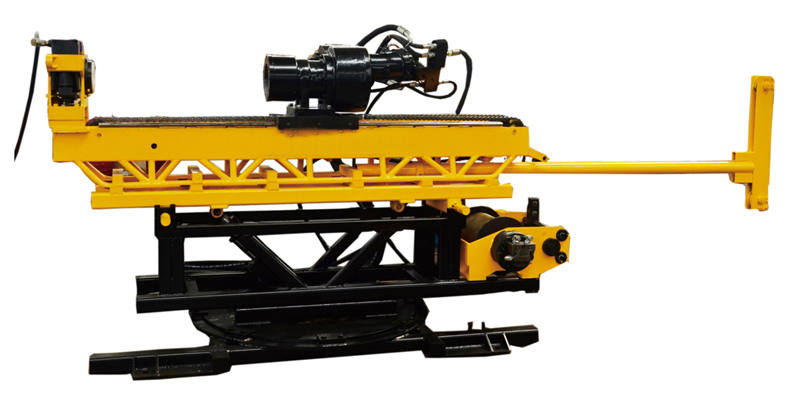

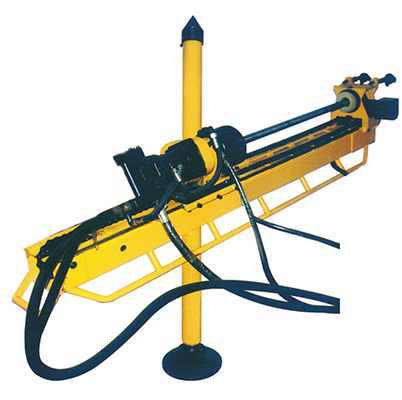

La máquina principal está compuesta principalmente por componentes tales como el marco de cama, dispositivo giratorio, soporte de varilla de perforación, columna y cilindro hidráulico. Está diseñado para ser fácilmente desmontado e instalado. Debido a la adopción de una columna, se puede lograr perforación en diversos ángulos dentro de un intervalo de 0°-360° dentro del túnel. Tabla de consola

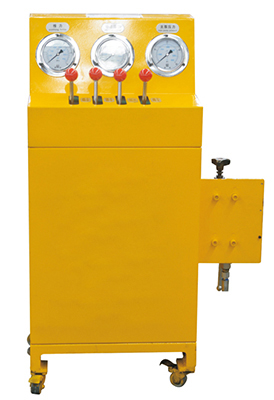

La consola de operación está diseñada para ser sencilla y fácil de operar. Los trabajadores solo necesitan manejar la barra de perforación y operar el mango de control para llevar a cabo todas las tareas de perforación. Puede lograr la alimentación automática, con la fuerza de alimentación y la velocidad de alimentación controlables como se desee. Puede controlar el movimiento sincrónico del mandril y la agarra de la varilla de perforación, lo que permite un conveniente montaje y desmontaje de la varilla de perforación sin la necesidad de una llave. El tablero muestra la presión del sistema, la fuerza de alimentación y la presión del agua de lavado, lo que mejora en gran medida la eficiencia de la perforación. Dispositivo giratorio
Cada modelo de plataforma de perforación está equipado con su propio dispositivo giratorio, con el diámetro interior del eje principal de 60 mm, 75 mm y 95 mm. Al sustituir las abrazaderas en el mandril, el mandril puede agarrar varillas de perforación de diferentes diámetros. El motor hidráulico permite el cambio de velocidad sin pasos del eje principal, y al reemplazar la caja de engranajes con un par de engranajes 1:2,5, es posible lograr una perforación de alta velocidad y alto par. Agarra de tubo de perforación

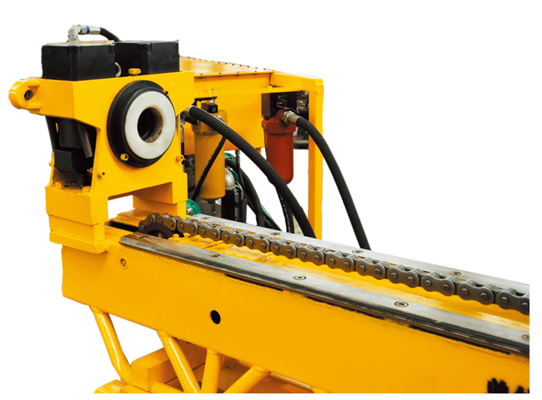

La acción de las mordazas del agarrador de la varilla de perforación está sincronizada con la del mandril, con sujeción mecánica y liberación hidráulica. Su característica es que incluso cuando el motor principal deja de girar inesperadamente, la varilla de perforación todavía puede sujetarse firmemente, garantizando la seguridad de la perforación hacia arriba. Cabaña hidráulica de cuerda

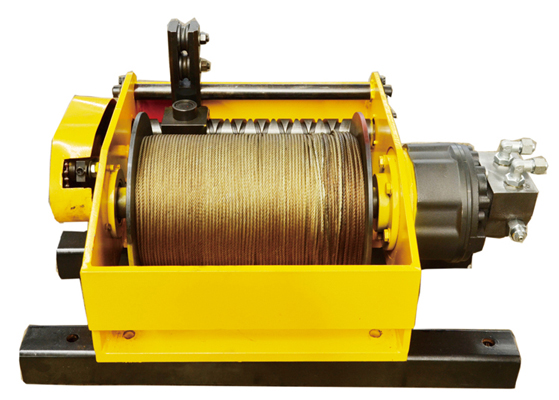

El cabrestante hidráulico de cuerda, equipado con motor hidráulico, tambor, guía de cuerda, cuerda de alambre de acero, etc., cuenta con una estructura simple, fácil instalación y operación, bajo ruido, ligero peso y mínimo desgaste mecánico. Es adecuado para la prospección geológica, el coring y otras aplicaciones, con una amplia gama de usos.
